Описание:

CD7111 е главно (сървърно) устройство (базирано на AR7411 chip) за мулимедиен достъп, базирано на HomePlug AV технологията за пренос на данни (IP трафик) . Устройството модулира Ethernet сигнала ( OFDM модулаций от BPSK до QAM4096) в честотния спектър от 7.5 до 65MHz и го миксира с TV сигналите ( модулирани в спектъра от 85-862MHz), като предава сумирания мултимедиен сигнал в коаксиалната мрежа до крайните устройства. Проектирано е като plug and play устройство,което не изисква предварителни настройки, т.е. работното му състояние се установява с автоматично сканиране на мрежата, така установява работните си честоти и присъеднинява разположените в мрежовия сегмент крайни устройства.

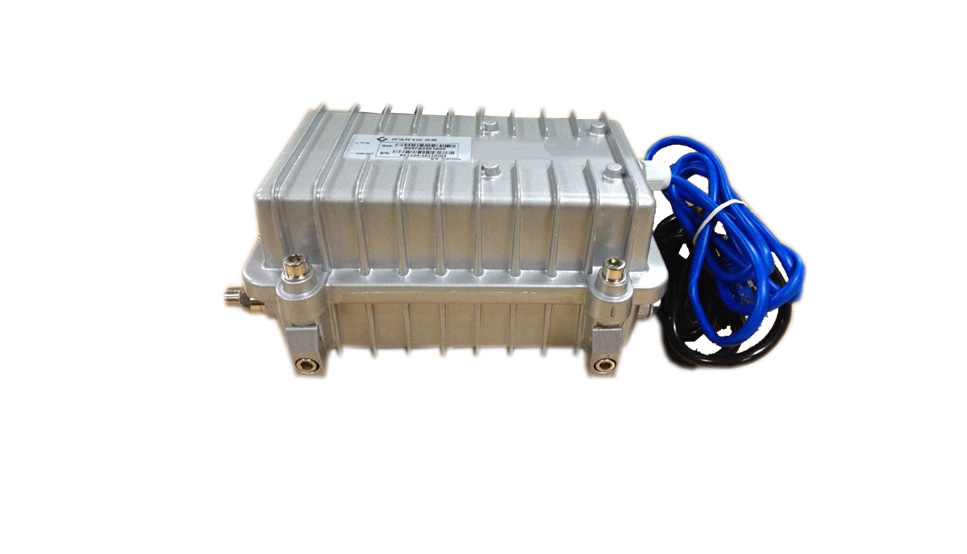

Изработено е в херметичен корпус за външно разполагане, съмвестимо е със стандарта HomePlug AV(IEEE P1901), поддържа скорост на пренасяните данни 700Mbps ( физическа скорост),използва OFDM модулация до QAM4096, използва симетричен канал за права и обратна посока на данните, притежава 10/100/1000Base-T/Tx Ethernet интерфейси за връзка с медиа конвертор или комутатор, поддържа основните мрежови протоколи, не изисква промяна в топологията на коаксиалната мрежа, поддържа VLAN и QoS, поддържа MIB библиотека базирана на ITU стандарта, респективно SNMP v1/v2/v3, управлява се чрез web и NMS клиент-сървър софтуер с база данни msql. Предлага се във версий с един и два или 4 вход/изхода за телевизионен сигнал, съответно миксиран мултимедиен сигнал. Характеризира се с ниска консумация(<9W) и компактен размер. Изпълнен е в херметичен корпус за външен монтаж и се захранва дистанционно ( по линията) с напрежение от 24 до 90 VAC. Структурата е модулна ( с отделен модулиращ модул) , което позволява ремонт на място при необходимост.
