Описание:

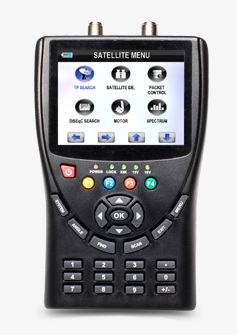

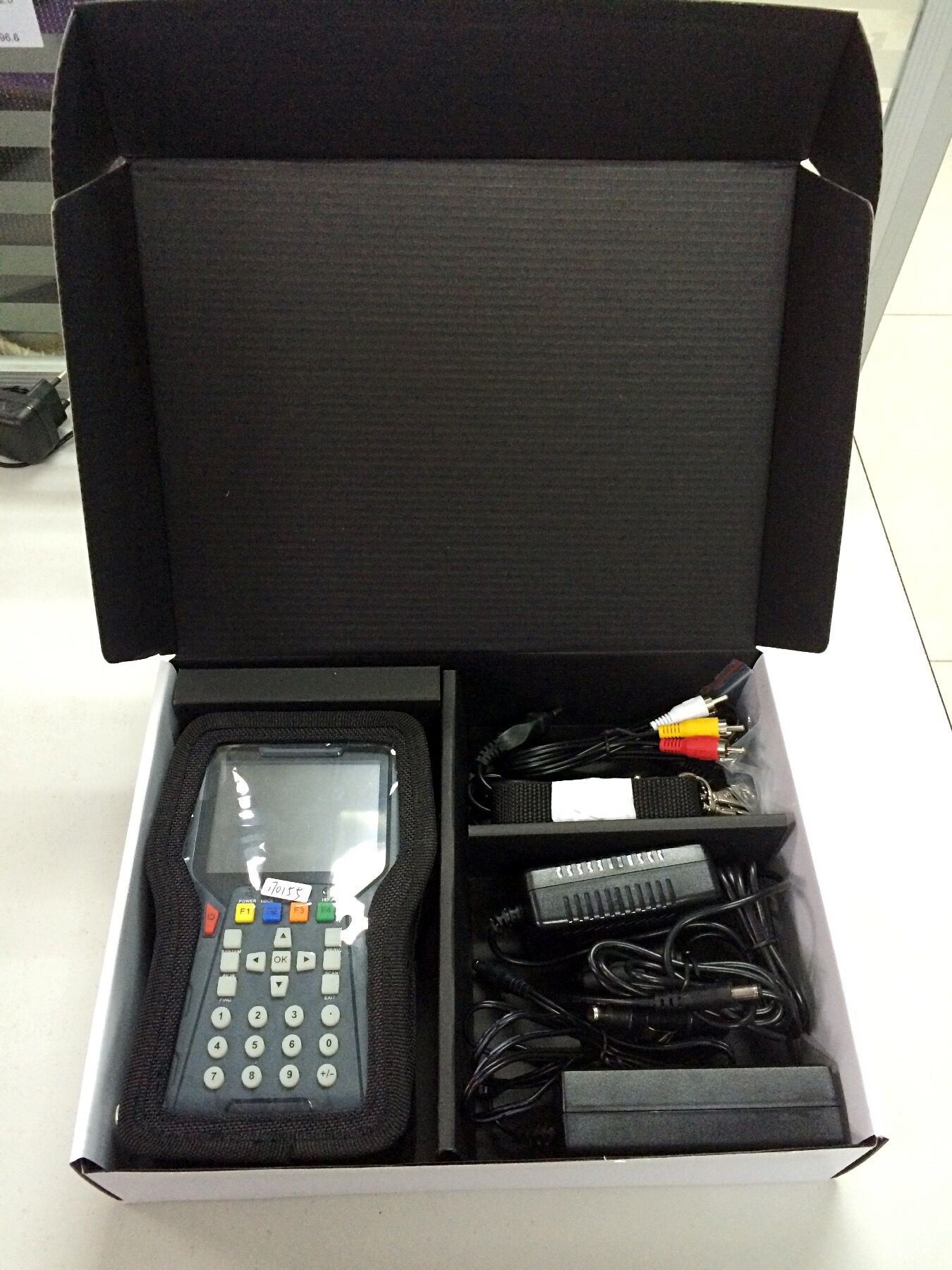

PM200 e портативен анализатор на аналогов и цифров (QAM модулиран ) сигнал с тегло под 0.5 кг.Уреда е комбиниран за измерване на кабелен, наземен и сателитен сигнал, като разполага и с бързо мрежово търсене по NIT за кабелен и цифров сигнал, както и предваритено запаметени листи на основните спътници.
Характеристики(свойства):
1、3.5’’TFT цветен течно-кристален дисплей.
2、Видеомонитор с демодулатор за цифрови свободни канали.
3、Анализ на Цифров Канал (Мощност на сигнала, Диаграма на констелацията, MER,BER и др.).
4、Анализ на Аналогов канал (Ниво на сигнал, C/N и др..).
5、Поддържа всички QAM режими (16QAM, 32QAM, 64QAM, 128QAM, 256QAM).
6、Поддържа стандарти DVB-C/ITU-T J.83-Annex A/B/C , DVB-T и DVB-S2;
7、Анализ на спектър( амплитудно-честотна характеристика).
8、Компактен,лек,наистина преносим.
Спецификаций:
A. Измерване на цифрови канали:
Честотен обхват: 5M~2150MHz
Режими на избиране на канал: по номер канал или по честота.
Поддържани модулаций: 16/32/64/128/256QAM ,QPSK,
Мощност на сигнала: 30dBμV-120dBμV за QAM,QPSK,COFDM
Точност: ±1.5dB
Ширина (лента) на канала: Настройваема
MER (съотношение на грешка в модулацията) измерван обхват: 19~40dB за 64QAM
Точност: ±2dB
BER (съотношение на грешката в битове) Измерването е преди RS декодиране:
Измерван обхват: 1.0E-2 to 1.0E-8
Символна скорост: 1MS/S-7MS/S
Тип модулация: 16/32/64/128/256QAM, QPSK, 16 PSK, 32 PSK
Стандарт: DVB-C/ITU-TJ.83-AnnexA/B/C, DBV-T и DVB-S2
Обхват канали: Китайски стандарт и всякакви добавени от потребителя стандарти-планове.
Международдни честотни планове: Добвяне при необходимост.
Измерване ниво на сигнала:
Динамичен обхват: 25dBμV~120dBμV
Точност: ±1.5 dB ( 0℃~40℃ )
Резолюция( разделеитено способност): 0.1dB
Методи на демодулация: По пикова стойност
Входно съпротивление: 75OHM с отделни интерфейси за сателитен и кабелен сигнал.
Изходен интерфейс: HDMI
Интефейс за данни; USB с възможност за запис на TS.

Производител: Петрико ООД
Файлове: PDF icon Спецификация
